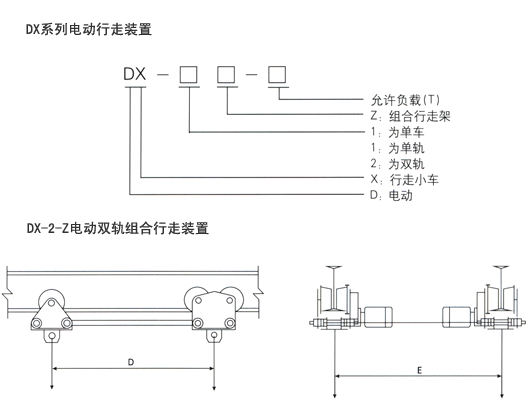

主要技術參數：

型號\參數\項目	DX-2-Z-2	DX-2-Z-4	DX-2-Z-6	DX-2-Z-10	DX-2-Z-20
允許負載（T）	2	4	6	10	20
電機功率（KW）	0.2×2	0.4×2	0.4×2	0.8×2	0.8×2
運行速度（m/min）	20	20	20	20	20
工字鋼軌型GB706-88	28℃	32℃	32℃	63℃	63℃

DX-1-Z電動單軌組合行走裝架
DX-1-Z電動單軌單車行走裝架

主要技術參數：

型號\參數\項目	DX-1-Z-0.5 DX-1-1-0.5	DX-1-Z-1 DX-1-1-1	DX-1-Z-2 DX-1-1-2	DX-1-Z-2 DX-1-1-2	DX-1-Z-3 DX-1-1-3	DX-1-Z-8 DX-1-1-8	DX-1-Z-10 DX-1-1-10
允許負載（T）	0.5	1	2	3	5	8	10
電機功率（KW）	0.2	0.2	0.4	0.4	0.8	0.8	0.8
運行速度（m/min）	20	20	20	20	20	20	20
工字鋼軌型 GB706-88	16a-28b	16a-28b	20a-32c	20a-32c	25a-63c	25a-63c	25a-63c

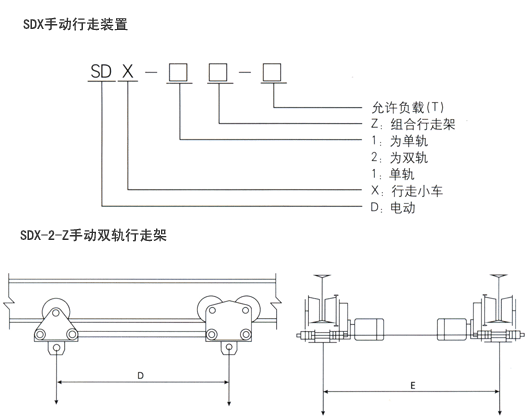

主要技術參數：

型號\參數\項目	SDX-2-Z-2	SDX-2-Z-4	SDX-2-Z-6	SDX-2-Z-10	SDX-2-Z-16	SDX-2-Z-20
允許負載（T）	2	4	6	10	16	20
電機功率（KW）	人工
運行速度（m/min）	人力控制
工字鋼軌型GB706-88	28b	20b-32C	20b-32C	20b-63a	20b-63a	63C

SDX-1-Z電動單軌組合行走裝架
SDX-1-Z電動單軌單車行走裝架

主要技術參數：

型號\參數\項目	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5	SDX-2-Z-0.5 SDX-1-1-0.5
允許負載（T）	0.5	1	2	3	5	8	16	10
電機功率（KW）	人工
運行速度（m/min）	人力控制
工字鋼軌型 GB706-88	28b	28b	20a-32c	20a-32c	25a-63c	25a-63c	25a-63c	63C

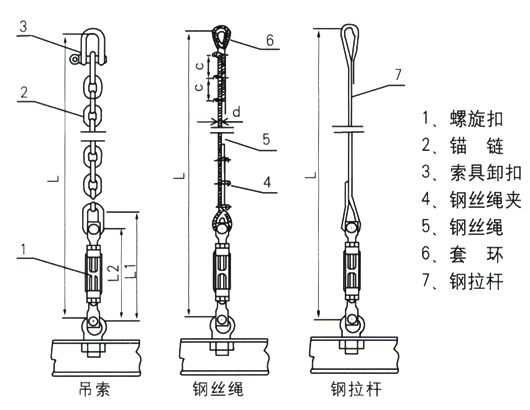

除鐵器的吊掛裝置

1、鋼拉桿可供開中（用戶自焊）和封口兩種。
2、用戶有特殊要求，螺旋扣可不按表內選取，欲定何種型號，應特別標明。
3、選用鋼絲繩吊掛裝置應注意：
（1）、繩夾不得在鋼絲繢一正一反設置
（2）、繩夾的U型螺栓必須從尾段一側扣入。然后夾座從工作段一側扣入（見圖示）
（3）、鋼絲繩每端連接，使用一組繩夾的數量及間距見下表。

繩夾公稱尺寸	每組繩夾的最少數量	繩夾間距（C）
≤ 19	3	（6-7）.d
>19-32	4	（6-7）.d

主要技術參數：

吊掛重量（T） \參數 \項目	鋼絲繩（GB8919-88）				短環鏈（Gb5802-86）				鋼拉桿	鍛造缷扣（GB/T10603-89）				螺旋扣
	繩直徑	套環 （GB/ T5971 -86）	鋼絲繩夾（GB5976 -86）	起吊重量										型號	可調距離		起吊重量
	d	公稱尺寸	規格	t	d	p	w	起吊重量（T）	直徑	M	W	S	起吊重量（T）	A型（B型）	最短 L2	最長 L1	（T）
0.5	9		10	4	9	27	30	2	12	M12	12	25	0.63	A0.9 M14 d1=14　b=18	294	434	0.9
										M14	14	28	0.8
1	9		10	4	9	27	30	2	16	M14	14	28	0.8	A1.2 M16 d1=16　b=22	356	524	1.25
										M16	16	31.5	1.0
2	12		12	7.5	12.5	38	41	4	20	M20	20	40	1.6	A2.1 M20 d1=20　b=27	418	603	2.1
										M22	22	45	2.0
3	12		12	7.5	12.5	38	4152	4	22	M24	24	50	2.5	A3.5 M24 d1=26　b=32	507	719	3.5
										M30	30	56	3.2
4	16		16	13	16	48	52	8	26	M30	30	56	3.2	A4.5 M27 d1=30　b=36	545	757	4.5
										M33	33	63	4
5	16		16	13	16	48	52	8	30	M36	36	71	5	B6 M33 d1=32　b=40	633	881	6.0
										M39	39	80	6.3
7	22		22	25	18	54	59	15	35	M39	39	80	6.3	B7.5 M36 d1=36　b=44	652	900	7.5
										M45	45	90	8
10	22		22	25	20	60	65	20	40	M52	52	100	10	B11 M45 d1=45　b=52	762	1027	9.5
										M56	56	112	12.5
15	24		24	30	20	60	65	20	45	M56	56	112	12.5	B14 M48 d1=50　b=58	843	1133	14
										M64	64	125	16
備注	1、每臺除鐵器配4根，每根總長L由用戶根據現場空間訂購。 2、根據除鐵器重量按吊掛裝置的吊掛重量相應選取。
